Spring boot - Controller, Service, DAO, Mapper

Controller, Service, DAO, Mapper



Spring boot 에서 중요한 개념인



Controller, Service, DAO, Mapper에 대해서 설명해 보겠습니다.





Spring boot 는 MVC구조를 따릅니다.

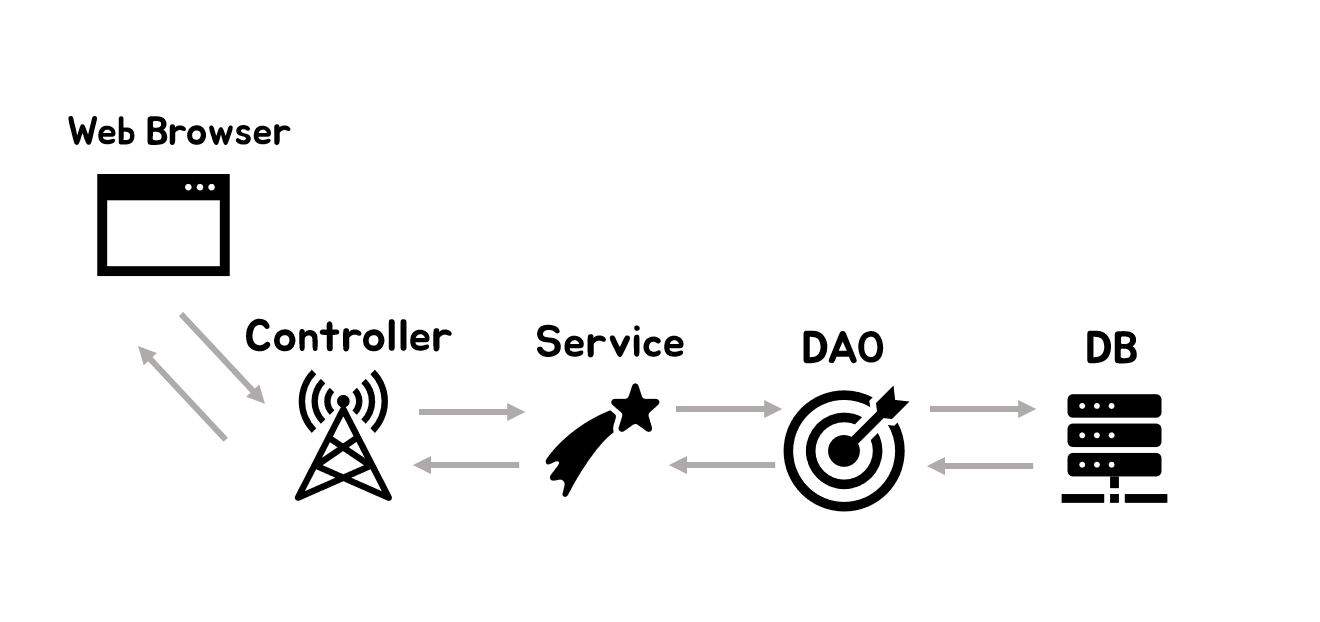

다음 그림은 MVC 구조를 나타냅니다.



이론적인 내용만 가지고 어떤 역할을 수행하는지 한번에 이해하기는 어렵습니다.



직접 실습을 통해서 각각이 어떤 의미를 하는지 알아 볼것입니다.



처음에 개념이 생소해도 우리는 할 수 있습니다!



그럼 단순하게 화살표가 의미하는 것은 무엇일까요?

---

>> 방향으로 흐른다는 것은 무엇을 의미 하는 걸까요?



<< 방향으로 흐르는 것은 무엇을 의미 하는 걸까요?

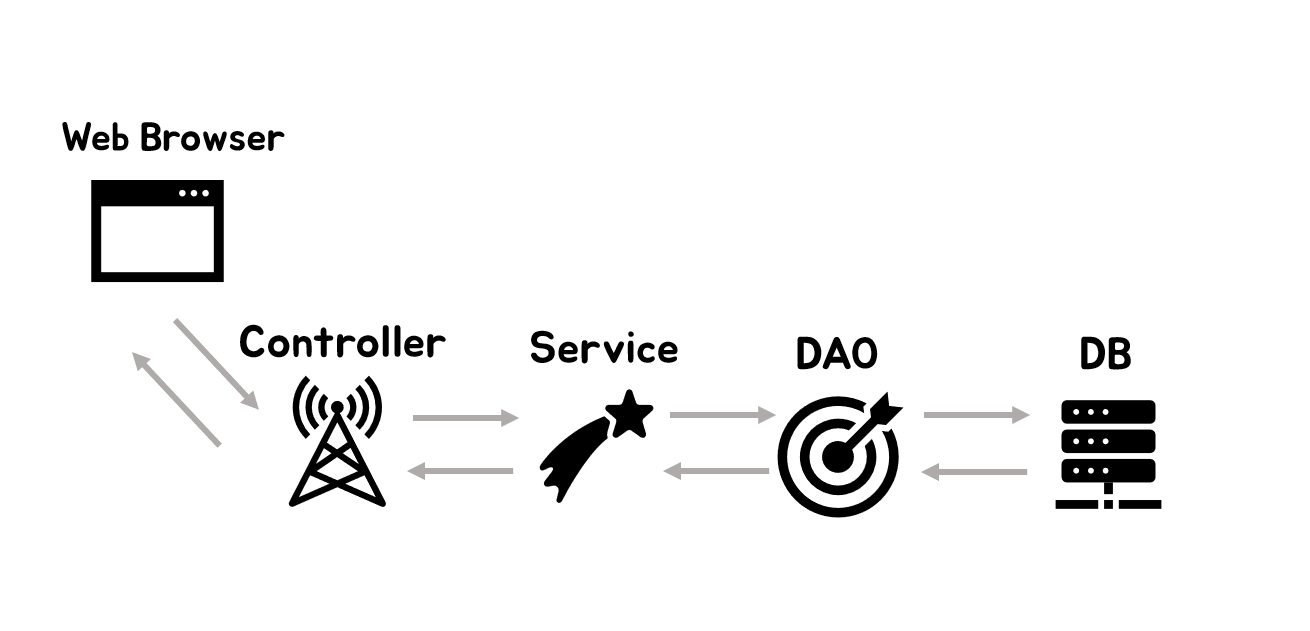

다시 그림을 살펴 봅시다!

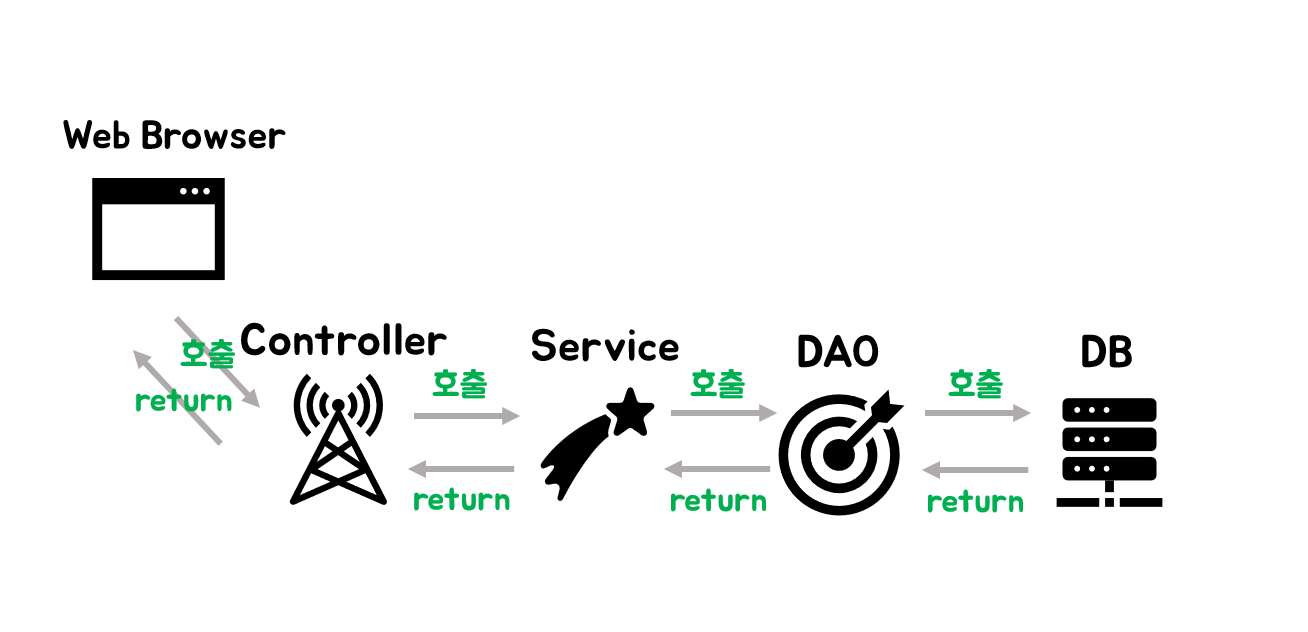

그림을 살펴보면



>> 방향 흐름은 그 다음 영역을 호출을 하는 것이고

<< 방향 흐름은 그 영역에 return 한 값을 받아오는 것입니다.





전체적인 데이터 흐름은 이렇게 됩니다.



이런 흐름으로 Web Browser가 데이터를 요청을 하면



DB에서 데이터를 return 하여 Web Browser가 데이터를 받을 수 있게 되는 것입니다.







큰 틀을 기억하면서 각각 어떤 역할을 하는지 알아 봅시다!



Controller



Controller는 웹 브라우저의 요청을 전담하여 처리합니다.



Controller가 Service를 호출 합니다.





Service



Service는 비지니스 로직을 수행 합니다.



데이터베이스에 접근하는 DAO를 이용해서 결과값을 받아 옵니다.



DAO



DAO는 데이터베이스에 접속하여 비즈니스 로직 실행에 필요한 쿼리를 호출합니다.





DB

DB에서 알맞은 쿼리를 실행하고 결과값을 반환합니다.





DTO

Data Transfer Object의 약자로



각 계층이 데이터를 주고 받을 때 사용하는 객체를 말합니다.



* 각 계층이란 뷰, 컨트롤러, 서비스, DAO, DB를 말합니다.

---

그러면 이 흐름이 실제로는 어떻게 작동하는 지 확인해봅시다.



데이터를 주고 받을때 사용하는 객체인 DTO를 만들어줍니다.



[BoardDto.java]

package board.board.dto;

import lombok.Data;

@Data
public class BoardDto {

	private int boardIdx;

	private String title;

	private String contents;

	private int hitCnt;

	private String creatorId;

	private String createdDatetime;

	private String updaterId;

	private String updatedDatetime;
}



Controller

웹 브라우저의 요청을 전담하여 처리하는 컨트롤러를 만들어 봅시다.



[BoardController.java]

@Controller   //해당 클래스를 컨트롤러로 동작하게 한다.
public class BoardController {

	@Autowired
	private BoardService boardService;

	@RequestMapping("/apple")    // 이 주소로 접속하면 이 메소드를 호출한다.(매핑한다.)
	public ModelAndView openBoardList() throws Exception{
		ModelAndView mv = new ModelAndView("/apple/boardList");

		List<BoardDto> list = boardService.selectBoardList();
		mv.addObject("list",list);

		return mv;
	}
}



@Controller 어노테이션

: @Controller 어노테이션을 붙여 이 클래스가 컨트롤러 클래스 라는 것을 알려줍니다.

  사용자 요청이 들어오면 이 컨트롤러가 호출됩니다.



@RequestMappring("/apple") 어노테이션

: baseurl/apple 로 접속하게 되면 이 어노테이션을 가진 메소드로 매핑이 됩니다.



List<BoardDto> list = boardService.selectBoardList();



이 부분이 Service를 호출하는 부분입니다.



Service의 반환값을 list 에 저장하고 있습니다.



그럼 Service를 호출하면 어떻게 동작하는 알아 봅시다.







Service

Service는 두가지를 구현해야합니다.

---

① service interface



② service interface를 구현한 class 만들기 (service interface 구현체)





service interface를 만들어봅시다.



[BoardService.java]

package board.board.service;
import board.board.dto.BoardDto;
import java.util.List;

public interface BoardService {
	List<BoardDto> selectBoardList() throws Exception;

}





service interface를 구현한 클래스를 만들어 봅시다.



[BoardServicelmpl.java]

package board.board.service;
import board.board.dto.BoardDto;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;
import board.board.mapper.BoardMapper;

import java.util.List;

@Service
public class BoardServicelmpl implements BoardService {

	@Autowired
	private BoardMapper boardMapper;

	@Override
	public List<BoardDto> selectBoardList() throws Exception {
		return boardMapper.selectBoardList();
	}

}



@Service 어노테이션

: @Service 어노테이션을 붙여 이 클래스가 서비스 클래스라는 것을 알려줍니다.



Mapper는 다음으로 구현할 것입니다.



'Service가 DAO를 호출한다' 라는 것을 기억하시나요?



우리는 DAO를 사용하지않고 매퍼를 사용할 것입니다.



Service가 매퍼를 호출하는 부분은 이 부분 입니다.



return boardMapper.selectBoardList();



다음으로 DAO를 설명하면서 더 자세히 알아봅시다.





Mapper

마이바티스(Mybais)는 Mapper 인터페이스를 제공합니다.



우리는 DAO대신 매퍼를 사용할 것입니다.



매퍼를 사용하면 일일이 DAO를 만들지 않고 인터페이스만을 이용해서 좀더 편하게 개발할 수 있습니다.



마이비티스는 자바코드와 SQL문을 분리하여 편리하게 관리하도록 합니다.



SQL문은 *.xml 형식으로 저장합니다.



매퍼 인터페이스와 XML을 만들어봅시다.



[BoardMapper.java]

package board.board.mapper;
import java.util.List;
import org.apache.ibatis.annotations.Mapper;
import board.board.dto.BoardDto;

@Mapper
public interface BoardMapper {
	List<BoardDto> selectBoardList() throws Exception;
}



@Mapper 애너테이션을

: @Mapper 어노테이션을 붙이면 Mapper 인터페이스로 인식합니다.





*.xml 형식의 파일을 만들어 원하는 SQL 문을 작성합니다.



[sql.xml]

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
   "http://mybatis.org/dtd/mybatis-3-mapper.dtd">

<mapper namespace="board.board.mapper.BoardMapper">
  <select id="selectBoardList" resultType="board.board.dto.BoardDto">
     <![CDATA[
     	SELECT
     		board_idx,
     		title,
     		hit_cnt,
     		created_datetime
     	FROM
     		t_board
     	WHERE
     		deleted_yn = 'N'
     	ORDER BY board_idx DESC
     ]]>
  </select>
</mapper>



XML 파일에서 중요한 것은



- namespace

- id

- resultType  입니다.



의미는 다음과 같습니다.



namespace

: Mapper의 전체 경로를 적습니다.



id

: 매퍼 인터페이스와 XML파일을 매칭 시키기 위해서 매퍼 인터페이스의 메소드 명과 XML 파일의 id를 동일하게 작성해줘야 합니다.



resultType

: SQL문을 실행하고 결과값을 어떤 형식으로 반환할지를 나타냅니다. 여기서는 BoardDto 객체로 반환합니다.







아래는 매퍼 인터페이스의 메소드 명 과 XML의 id 가 같은 값인 것을 알 수 있습니다.



@Mapper
public interface BoardMapper {
	List<BoardDto> 📌selectBoardList()📌 throws Exception;
}
                                                                  [BoardMapper.java]


<select 📌id="selectBoardList"📌 resultType="board.board.dto.BoardDto">
                                                                             [sql.xml]







---

이렇게 SQL Mapper인 XML 파일의 namespace와 id를 맵핑하여 SQL문을 호출하여 결과값을 반환합니다.



전체적인 흐름은 여기까지 입니다.









마지막으로 그림을 보며 정리하면서 포스팅을 마치겠습니다.
